Giải pháp thiết kế thang nâng hàng chuẩn kỹ thuật tránh lệch hố và sai tải

Nhiều chủ doanh nghiệp khởi công dựng xưởng hoành tráng. Tuy nhiên, đến khi đưa thang vào lắp đặt thì hố Pít bị lệch, khung cabin lọt không vừa giếng thang. Thậm chí vừa chất hàng lên nâng thử thì máy đã báo lỗi khựng lại. Hậu quả là tiến độ sản xuất bị ngưng trệ. Doanh nghiệp tốn thêm hàng chục triệu đồng chi phí đập phá, sửa chữa xưởng. Phương pháp thiết kế thang nâng chuẩn kỹ thuật từ Cơ Khí Nhật Phú chính là giải pháp dứt điểm cho vấn đề này.

Lỗi thường gặp nhất khi lắp đặt thang nâng hàng?

Thang nâng hàng là thiết bị dùng để đưa hàng hóa, vật tư hoặc nguyên liệu lên xuống giữa các cao độ khác nhau trong nhà xưởng, kho hàng và công trình sản xuất.

Tùy thiết kế, thang có thể sử dụng cabin hoặc bàn nâng. Cơ cấu nâng có thể dùng cáp, xích, thủy lực hoặc các phương án truyền động khác. Mỗi loại có yêu cầu riêng về kết cấu, tải trọng, không gian lắp đặt và hệ thống an toàn.

Khi thiết kế thang nâng hàng không đơn giản là làm một cabin rồi lắp motor. Kích thước hố thang, kết cấu chịu lực, tải trọng, hành trình và hệ thống điều khiển phải được tính toán đồng bộ.

Hai lỗi thường gây ảnh hưởng trực tiếp đến khả năng vận hành là bị lệch hố, vướng dầm bê tông hoặc nâng bị sai tải trọng (không nâng đúng sức)

Các lỗi trên thường do khảo sát và thiết kế chưa kỹ. Đơn vị thi công không đo chính xác hố Pit, chiều cao tầng, dầm, cột và nguồn điện. Tải trọng cũng có thể bị tính sai do chưa xác định rõ loại hàng, khối lượng và tần suất sử dụng. Vì vậy, cần khảo sát thực tế và chốt thông số kỹ thuật, cấu tạo thang nâng hàng trước khi gia công để thang vừa khớp mặt bằng và nâng đúng tải.

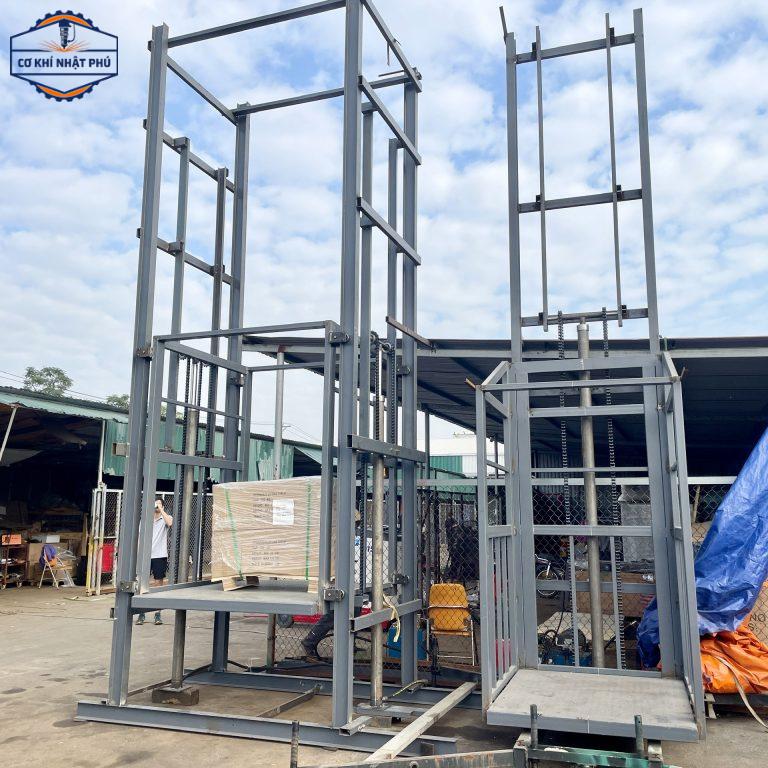

Thiết kế thang nâng hàng cần tính toán đồng bộ giữa hố thang, tải trọng và kết cấu chịu lực

Giải pháp thiết kế thang nâng hàng tránh lệch hố và sai tải là gì

Muốn hạn chế lỗi khi lắp đặt, cần xem thiết kế thang nâng hàng là một quy trình kỹ thuật hoàn chỉnh.

Không nên chỉ quan tâm đến cabin có kích thước bao nhiêu. Đơn vị thiết kế cần xem toàn bộ hệ thống gồm hố thang, kết cấu đỡ, cơ cấu nâng, tải trọng, nguồn điện, vị trí cửa tầng và điều kiện vận hành.

Đo đạc thực tế trước khi thiết kế thang nâng

Đây là bước đầu tiên để tránh sai kích thước.

Kỹ thuật viên cần kiểm tra thực tế:

• Xác định kích thước chiều ngang và chiều sâu tại vị trí lắp đặt.
• Kích thước hố Pit nếu có.
• Chiều cao từ sàn đến trần.
• Chiều cao từng tầng.
• Vị trí các dầm, cột và phần kết cấu bê tông xung quanh.
• Kích thước cửa tầng.
• Xác định hướng vận chuyển hàng vào và ra khỏi cabin.
• Vị trí đặt motor, tủ điện và các thiết bị liên quan.
• Kiểm tra nguồn cấp điện tại vị trí dự kiến lắp thang

Số liệu thực tế được dùng để triển khai bản vẽ.

Nếu mặt bằng không thể làm hố Pit, phương án thiết kế cũng cần được điều chỉnh ngay từ đầu. Không nên chờ đến khi gia công xong mới thay đổi kết cấu.

Tính toán kết cấu chịu lực

Kết cấu phải chịu được tải trọng trong điều kiện làm việc thực tế.

Khi thiết kế cần xác định:

• Tải trọng nâng danh nghĩa.
• Khối lượng cabin hoặc bàn nâng.
• Khối lượng cơ cấu nâng liên quan.
• Tải trọng hàng hóa thực tế.
• Điều kiện chất tải và phân bố tải.
• Hành trình nâng.
• Tốc độ nâng hạ.
• Phương án dẫn hướng.
• Phương án neo và liên kết với công trình.

Từ các thông số này mới có cơ sở lựa chọn vật liệu, tiết diện thép, cơ cấu truyền động và công suất phù hợp.

Không nên hiểu “thép càng dày càng tốt”. Vật liệu cần đúng chủng loại, đúng chiều dày và phù hợp với kết cấu đã tính toán. Kết cấu quá nhẹ có thể không đủ độ cứng. Kết cấu quá nặng lại làm tăng tải cho hệ thống nâng và chi phí chế tạo.

Lắp đầy đủ thiết bị an toàn phù hợp

Các yêu cầu an toàn cần được tích hợp ngay từ giai đoạn thiết kế.

Tùy loại thang và cấu hình cụ thể, hệ thống có thể cần các chức năng bảo vệ như:

• Bảo vệ quá tải.
• Nút dừng khẩn cấp.
• Giới hạn hành trình.
• Thiết bị kiểm soát vị trí dừng.
• Khóa hoặc liên động cửa tầng phù hợp.
• Cơ cấu phanh.
• Bảo vệ sự cố điện.
• Rào chắn và che chắn khu vực chuyển động.
• Thiết bị bảo vệ đối với các nguy cơ phát sinh từ cơ cấu nâng.

Không phải mọi loại thang đều sử dụng cùng một bộ thiết bị an toàn. Việc lựa chọn phải căn cứ vào loại thang, phương án truyền động và tiêu chuẩn áp dụng.

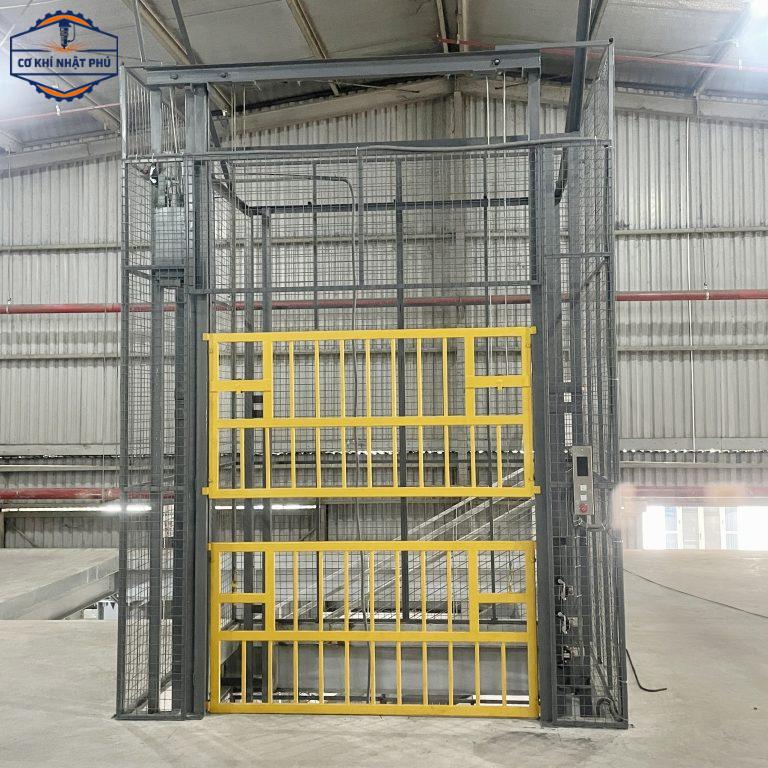

Thang nâng hàng được CK Nhật Phú thiết kế và gia công theo yêu cầu thực tế.

Dịch vụ thiết kế thang nâng hàng theo yêu cầu của CK NHẬT PHÚ

CK Nhật Phú mang đến giải pháp thiết kế thang nâng "may đo" chuẩn xác cho từng mặt bằng, giúp doanh nghiệp tối ưu chi phí và loại bỏ rủi ro thi công. .

Đơn vị cũng nhận thiết kế, gia công, sản xuất, lắp đặt các thiết bị theo yêu cầu khác như thiết bị vận chuyển, bồn chứa inox, lò hơi..

Đối với hạng mục thiết kế thang nâng theo yêu cầu, CK Nhật Phú cam kết:

• Làm vừa vặn với mọi mặt bằng: Hố thang bị méo, xưởng hẹp hay trần thấp đều được xử lý gọn gàng. Khách hàng không cần đập phá tường xưởng.

• Nâng đúng tải trọng, dùng bền và an toàn: Thang nâng đúng số ký cam kết, ví dụ thang nâng hàng 500kg, thang nâng hàng 1 tấn. Máy chạy êm, không giật cục, tích hợp đủ phanh chống rơi.

• Tư vấn đúng loại, không phát sinh chi phí: CK Nhật Phú tư vấn đúng loại thang nâng hàng thủy lực hoặc thang tời cáp phù hợp ngân sách. Chi phí được tư vấn và báo rõ ngay từ ban đầu.

• Dùng thép dày, vật tư chuẩn: Khung thang gia công hoàn toàn bằng thép định hình chịu lực cao. Cáp kéo, ty thủy lực đều là hàng nhập khẩu chính hãng.

• Thợ cơ khí tay nghề cao, mối hàn đẹp và chắc: Đội ngũ thợ hàn lâu năm gia công cẩn thận. Mối hàn kín, phẳng, chịu tải lực cực tốt.

Nhật Phú hiện sở hữu xưởng gia công riêng, máy móc hiện đại, sản xuất trực tiếp giúp giá thành đến tay khách hàng là giá gốc tại xưởng.

Bên cạnh đó, CK Nhật Phú còn có chính sách bảo hành dài hạn và hỗ trợ kỹ thuật, xử lý các vấn đề kỹ thuật và hướng dẫn khách hàng sử dụng sau khi bàn giao.

Quy trình thiết kế và lắp đặt thang nâng hàng tại CK Nhật Phú

Tại CK Nhật Phú, một quy trình rõ ràng giúp hạn chế sai số giữa bản vẽ, sản phẩm gia công và mặt bằng thực tế.

Bước 1: Đến tận xưởng đo đạc hố thang và xem mặt bằng

Nhân viên kỹ thuật đến tận công trình để đánh giá khu vực thi công.

Các thông số được kiểm tra gồm kích thước hố, chiều cao tầng, vị trí dầm cột, cửa tầng, đường đưa hàng và nguồn điện.

Nếu mặt bằng có điểm bất lợi, phương án xử lý được trao đổi ngay từ đầu.

Bước 2: Vẽ bản vẽ thiết kế thang nâng hàng cho khách xem trước

Sau khi có số liệu, kỹ thuật triển khai bản vẽ.

Bản vẽ cần thể hiện những thông tin quan trọng như:

• Kích thước thang nâng hàng.
• Kích thước cabin hoặc bàn nâng.
• Kích thước hố và khoảng không cần thiết.
• Vị trí cửa tầng.
• Kết cấu khung và vị trí dẫn hướng.
• Vị trí cơ cấu nâng.
• Tải trọng thiết kế.
• Các thông tin liên quan đến lắp đặt và vận hành.

Khách hàng có thể kiểm tra phương án trước khi bước sang giai đoạn gia công.

Bước 3: Cắt sắt, làm khung thang và cabin tại xưởng Nhật Phú

Khi phương án được thống nhất, CK Nhật Phú tiến hành gia công.

Vật liệu thép được gia công theo thông số đã thể hiện trong bản thiết kế. Khung thang và cabin được lắp ráp tại xưởng.

Gia công trước tại xưởng giúp giảm khối lượng công việc tại công trình. Đồng thời, các chi tiết có thể được kiểm tra và điều chỉnh trước khi vận chuyển.

Bước 4: Đưa đến công trình lắp đặt vận thăng nâng hàng, thang nâng hàng và kiểm tra tải

Các bộ phận được vận chuyển đến xưởng để lắp đặt.

Sau khi hoàn thiện, kỹ thuật viên kiểm tra hệ thống và vận hành thử. Thang được kiểm tra khả năng nâng hạ trong điều kiện tải phù hợp với thiết kế trước khi bàn giao.

Việc thử tải không nên hiểu là chỉ cần chất thật nhiều hàng lên thang. Tải thử và phương pháp kiểm tra phải phù hợp với loại thiết bị, thiết kế và yêu cầu kỹ thuật áp dụng.

Mục tiêu cuối cùng là đảm bảo thang vận hành đúng chức năng, đúng tải trọng thiết kế và các cơ cấu an toàn hoạt động phù hợp.

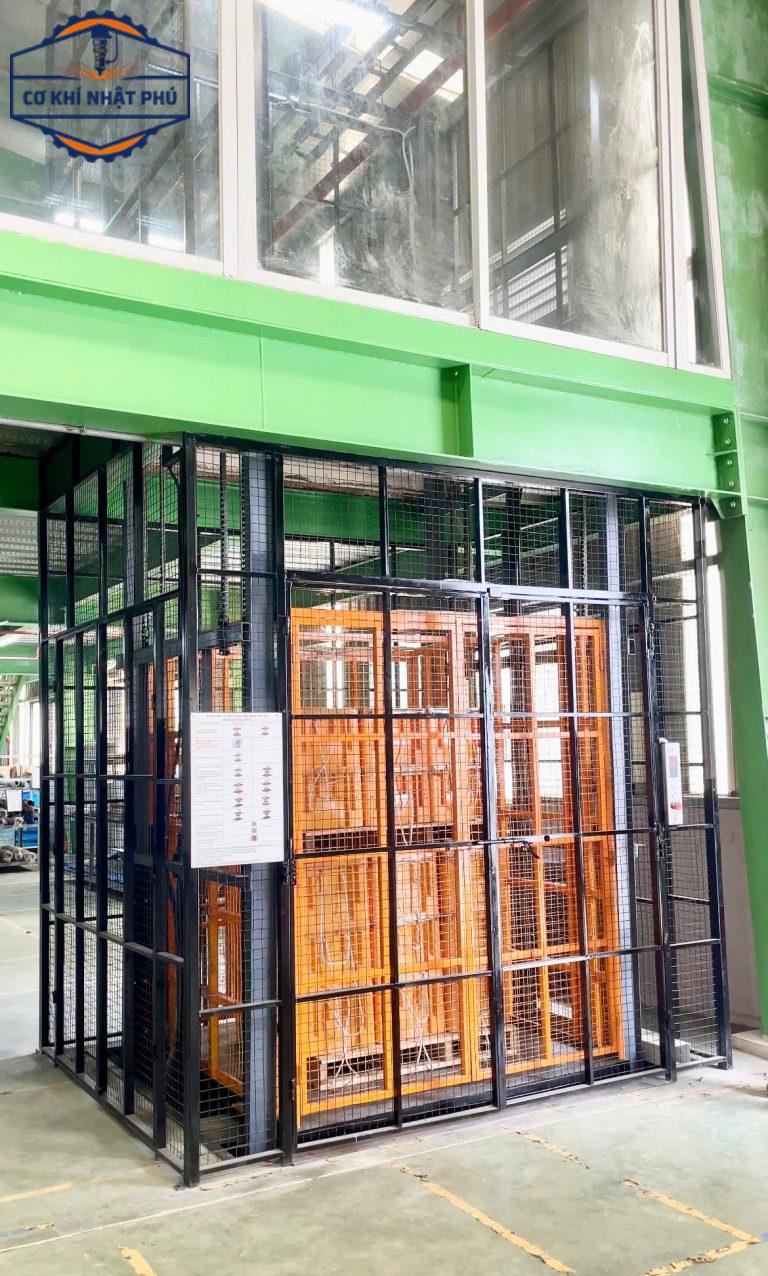

Lắp đặt thang nâng hàng tại công trình và kiểm tra khả năng nâng hạ.

FAQs - Câu hỏi thường gặp

- Xưởng của tôi không đào được hố Pít (hố âm) thì có làm thang được không?

Có. Tùy mặt bằng, CK Nhật Phú có thể tư vấn phương án thang không cần hố Pit sâu. Kỹ thuật sẽ khảo sát thực tế trước khi đưa ra phương án phù hợp.

- Thiết kế và gia công thang thường cần bao nhiêu thời gian?

Thời gian phụ thuộc vào tải trọng, kích thước, số tầng và độ phức tạp của thang. Sau khi khảo sát, Nhật Phú sẽ tư vấn tiến độ cụ thể.

Chi phí thiết kế bản vẽ 3D, báo giá thang nâng hàng là bao nhiêu?

Mức giá được xác định dựa trên quy mô và yêu cầu kỹ thuật của từng công trình. Khách hàng nên cung cấp kích thước mặt bằng, tải trọng và chiều cao nâng để được báo giá chính xác.

Tóm lại, thiết kế thang nâng hàng đúng ngay từ đầu giúp hạn chế sai kích thước, lệch hố và quá tải khi vận hành. Đồng thời, doanh nghiệp cũng tránh được chi phí sửa chữa và thay đổi kết cấu xưởng về sau. Nếu đang cần thiết kế thang nâng theo mặt bằng và tải trọng thực tế, CK Nhật Phú có thể khảo sát, lên bản vẽ và gia công trọn gói theo yêu cầu.
